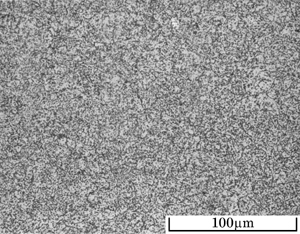

dh31 TMT OM_System 3.03 : dh31.htm ; mar10_08.jpg / DH31 #76


鋼種名DH31
試料番号64-0
熱処理1焼なまし
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ211 HV
フェライト+複炭化物。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

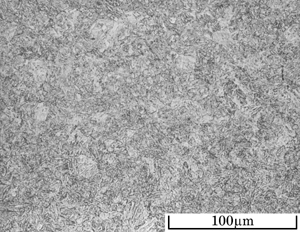

dh31 TMT OM_System 3.03 : dh31.htm ; mar10_05.jpg / DH31 #73


鋼種名DH31
試料番号64-1
熱処理1焼入れ1030℃ 15min 熱浴
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ52.0 HRC
焼入マルテンサイト+未溶解炭化物+残留オーステナイト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

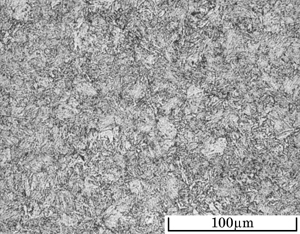

dh31 TMT OM_System 3.03 : dh31.htm ; mar10_06.jpg / DH31 #74


鋼種名DH31
試料番号64-3
熱処理1焼入れ1030℃ 15min 熱浴
熱処理2高温焼戻し580℃ 90min 空冷 2回
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ51.0 HRC
焼戻マルテンサイト+未溶解炭化物。
結晶方位が異なるため腐食に濃淡がある。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります
