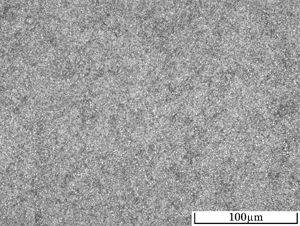

hap40 TMT OM_System 3.03 : hap40.htm ; may27_23.jpg / HAP40 #106


鋼種名HAP40
試料番号59-0
熱処理1焼なまし
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ285 HV
フェライト+複炭化物。
粉末ハイスのため炭化物が微細で均一に分布している。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

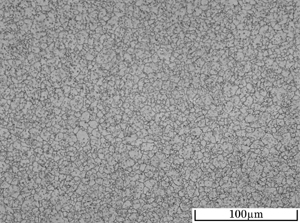

hap40 TMT OM_System 3.03 : hap40.htm ; may27_24.jpg / HAP40 #107


鋼種名HAP40
試料番号59-1
熱処理1焼入れ1200℃ 3min 熱浴
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ64.5 HRC
焼入マルテンサイト+未溶解炭化物+残留オーステナイト。
焼入れのままゆえ結晶粒界が現出している。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

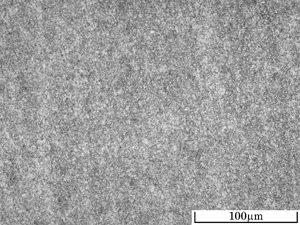

hap40 TMT OM_System 3.03 : hap40.htm ; may27_25.jpg / HAP40 #108


鋼種名HAP40
試料番号59-3
熱処理1焼入れ1200℃ 3min 熱浴
熱処理2高温焼戻し560℃ 90min 空冷 3回
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ68.5 HRC
焼戻マルテンサイト+未溶解炭化物(白)+析出炭化物(黒粒)。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります
