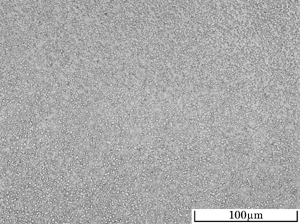

kha33n TMT OM_System 3.03 : kha33n.htm ; may27_10.jpg / KHA33N #93


鋼種名KHA33N
試料番号61-0
熱処理1焼なまし
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ276 HV
フェライト+複炭化物。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

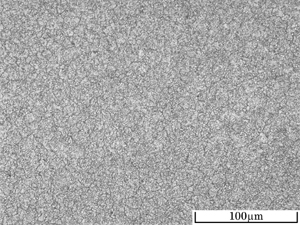

kha33n TMT OM_System 3.03 : kha33n.htm ; may27_11.jpg / KHA33N #94


鋼種名KHA33N
試料番号61-1
熱処理1焼入れ1160℃ 3.5min 熱浴
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ65.5 HRC
焼入マルテンサイト+未溶解炭化物+残留オーステナイト。
焼入れのままゆえ結晶粒界が現出している。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

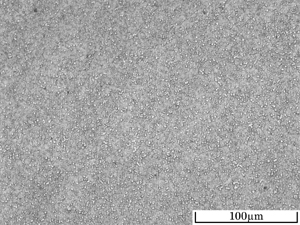

kha33n TMT OM_System 3.03 : kha33n.htm ; may27_12.jpg / KHA33N #95


鋼種名KHA33N
試料番号61-3
熱処理1焼入れ1160℃ 3.5min 熱浴
熱処理2高温焼戻し560℃ 90min 空冷 2回
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ66.0 HRC
焼戻マルテンサイト+未溶解炭化物+析出炭化物。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります
