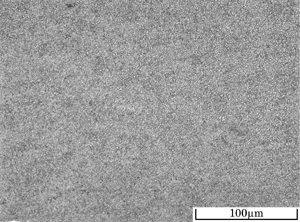

kha77 TMT OM_System 3.03 : kha77.htm ; may27_29.jpg / KHA77 #112


鋼種名KHA77
試料番号62-0
熱処理1焼なまし
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ273 HV
フェライト+複炭化物。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

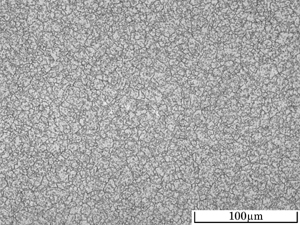

kha77 TMT OM_System 3.03 : kha77.htm ; may27_30.jpg / KHA77 #113


鋼種名KHA77
試料番号62-1
熱処理1焼入れ1160℃ 3.5min 熱浴
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ67.0 HRC
焼入マルテンサイト+未溶解炭化物+残留オーステナイト。
焼入れのままゆえ結晶粒界が現出している。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

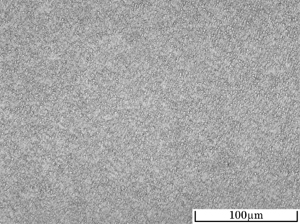

kha77 TMT OM_System 3.03 : kha77.htm ; may27_31.jpg / KHA77 #114


鋼種名KHA77
試料番号62-3
熱処理1焼入れ1160℃ 3.5min 熱浴
熱処理2高温焼戻し560℃ 90min 空冷 2回
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ65.0 HRC
焼戻マルテンサイト+未溶解炭化物+析出炭化物。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります
