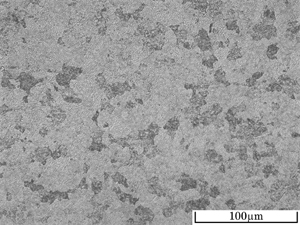

mh85 TMT OM_System 3.03 : mh85.htm ; may27_37.jpg / MH85 #120


鋼種名MH85
試料番号67-0
熱処理1焼なまし
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ211 HV
フェライト+球状炭化物。
結晶方位が異なるため腐食に濃淡がある。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

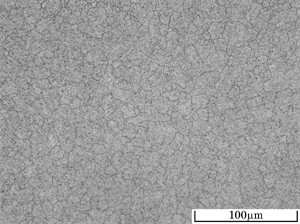

mh85 TMT OM_System 3.03 : mh85.htm ; may27_38.jpg / MH85 #121


鋼種名MH85
試料番号67-1
熱処理1焼入れ1120℃ 3.5min 熱浴
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ64.0 HRC
焼入マルテンサイト+未溶解炭化物+残留オーステナイト。
焼入れのままゆえ結晶粒界が現出している。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

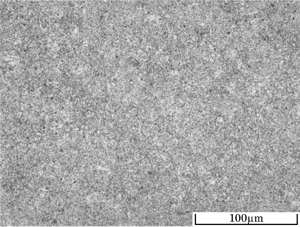

mh85 TMT OM_System 3.03 : mh85.htm ; may27_39.jpg / MH85 #122


鋼種名MH85
試料番号67-3
熱処理1焼入れ1120℃ 3.5min 熱浴
熱処理2高温焼戻し560℃ 90min 空冷 2回
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ61.0 HRC
焼戻マルテンサイト+未溶解炭化物+析出炭化物。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります
