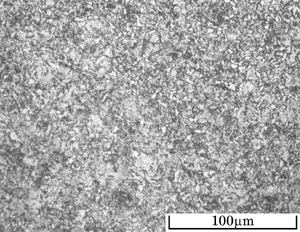

s43c TMT OM_System 3.03 : s43c.htm ; aug25_14.jpg / S43C #149


鋼種名S43C
試料番号76-0
熱処理1焼入れ860℃ 20min 油冷
熱処理2焼戻し560℃ 90min 空冷
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ27.0 HRC
ソルバイト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

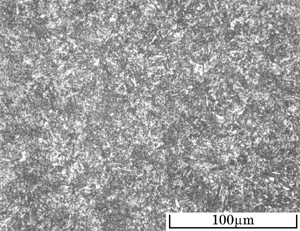

s43c TMT OM_System 3.03 : s43c.htm ; jun15_03.jpg / S43C #129


鋼種名S43C
試料番号76-1
熱処理1焼入れ860℃ 20min 油冷
熱処理2焼戻し560℃ 90min 空冷
熱処理3高周波焼入れ100kHz 5.5sec 水溶液冷
熱処理4焼戻し180℃ 90min 空冷
撮影倍率400倍
エッチング5%ナイタル
硬さ54.5 HRC
焼戻マルテンサイト。
微細なマルテンサイトが特徴。(若干内部)。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

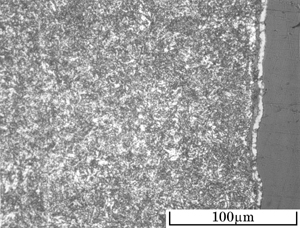

s43c TMT OM_System 3.03 : s43c.htm ; jun15_04.jpg / S43C #130


鋼種名S43C
試料番号76-1
熱処理1焼入れ860℃ 20min 油冷
熱処理2焼戻し560℃ 90min 空冷
熱処理3高周波焼入れ100kHz 5.5sec 水溶液冷
熱処理4焼戻し180℃ 90min 空冷
撮影倍率400倍
エッチング5%ナイタル
硬さ54.5 HRC
焼戻マルテンサイト。高周波焼入れでは微細なマルテンサイトが特徴。
黒皮の物を調質後、高周波焼入れを行うとスケール層が残る。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

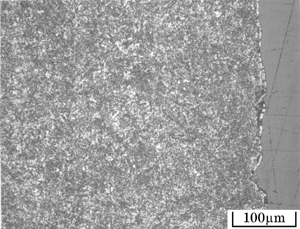

s43c TMT OM_System 3.03 : s43c.htm ; jun15_08.jpg / S43C #134


鋼種名S43C
試料番号76-1
熱処理1焼入れ860℃ 20min 油冷
熱処理2焼戻し560℃ 90min 空冷
熱処理3高周波焼入れ100kHz 5.5sec 水溶液冷
熱処理4焼戻し180℃ 90min 空冷
撮影倍率200倍
エッチング5%ナイタル
硬さ54.5 HRC
焼戻マルテンサイト。高周波焼入れでは微細なマルテンサイトが特徴。
黒皮の物を調質後、高周波焼入れを行うとスケール層が残る。
