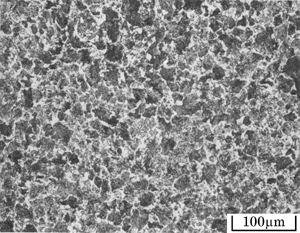

s55c TMT OM_System 3.03 : s55c.htm ; jan09_11.jpg / S55C #11


鋼種名S55C
試料番号10-0
熱処理1焼なまし800℃ 60min 炉冷
熱処理2
熱処理3
熱処理4
撮影倍率200倍
エッチング5%ナイタル
硬さ160 HB
フェライト(白)+パーライト(黒)。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

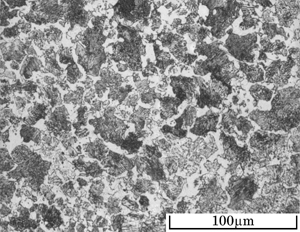

s55c TMT OM_System 3.03 : s55c.htm ; jan09_12.jpg / S55C #12


鋼種名S55C
試料番号10-0
熱処理1焼なまし800℃ 60min 炉冷
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ160 HB
フェライト(白)+パーライト(黒)。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

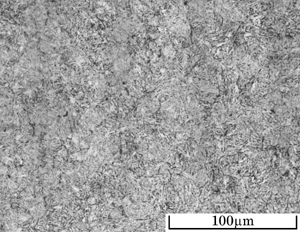

s55c TMT OM_System 3.03 : s55c.htm ; feb24_33.jpg / S55C #63


鋼種名S55C
試料番号10-1
熱処理1焼入れ830℃ 15min 水冷
熱処理2低温焼戻し160℃ 90min 空冷
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ60.0 HRC
焼戻マルテンサイト+微細パーライト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

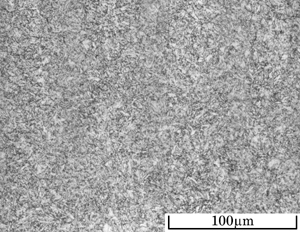

s55c TMT OM_System 3.03 : s55c.htm ; feb24_34.jpg / S55C #64


鋼種名S55C
試料番号10-3
熱処理1焼入れ830℃ 15min 水冷
熱処理2高温焼戻し580℃ 90min 空冷
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ26.0 HRC
ソルバイト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります
