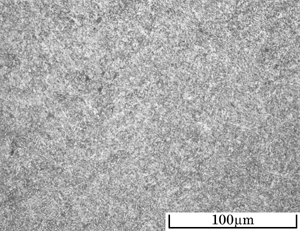

scr445 TMT OM_System 3.03 : scr445.htm ; aug25_15.jpg / SCr445 #150


鋼種名SCr445
試料番号77-0
熱処理1焼入れ860℃ 20min 油冷
熱処理2焼戻し530℃ 90min 空冷
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ35.5 HRC
ソルバイト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

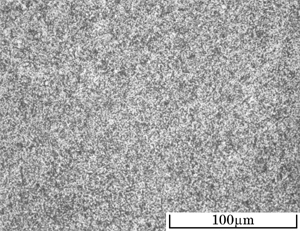

scr445 TMT OM_System 3.03 : scr445.htm ; jun15_05.jpg / SCr445 #131


鋼種名SCr445
試料番号77-1
熱処理1焼入れ860℃ 20min 油冷
熱処理2焼戻し530℃ 90min 空冷
熱処理3高周波焼入れ100kHz 3sec 水溶液冷
熱処理4焼戻し150℃ 90min 空冷
撮影倍率400倍
エッチング5%ナイタル
硬さ57.5 HRC
焼戻マルテンサイト。
表面より若干内部。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

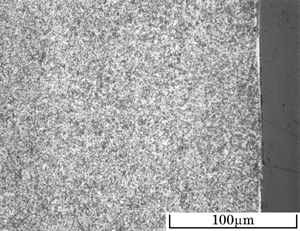

scr445 TMT OM_System 3.03 : scr445.htm ; jun15_06.jpg / SCr445 #132


鋼種名SCr445
試料番号77-1
熱処理1焼入れ860℃ 20min 油冷
熱処理2焼戻し530℃ 90min 空冷
熱処理3高周波焼入れ100kHz 3sec 水溶液冷
熱処理4焼戻し150℃ 90min 空冷
撮影倍率400倍
エッチング5%ナイタル
硬さ57.5 HRC
焼戻マルテンサイト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

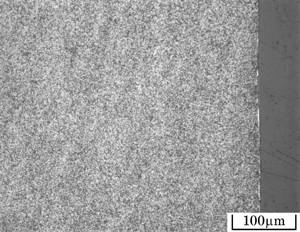

scr445 TMT OM_System 3.03 : scr445.htm ; jun15_09.jpg / SCr445 #135


鋼種名SCr445
試料番号77-1
熱処理1焼入れ860℃ 20min 油冷
熱処理2焼戻し530℃ 90min 空冷
熱処理3高周波焼入れ100kHz 3sec 水溶液冷
熱処理4焼戻し150℃ 90min 空冷
撮影倍率200倍
エッチング5%ナイタル
硬さ57.5 HRC
焼戻マルテンサイト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります
