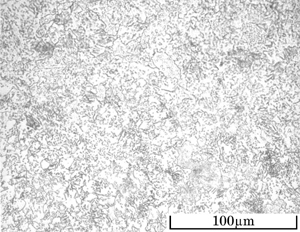

sk3 TMT OM_System 3.03 : sk3.htm ; oct15_03.jpg / SK 3 #185


鋼種名SK 3
試料番号12-0
熱処理1焼なまし
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ179 HV
球状セメンタイト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

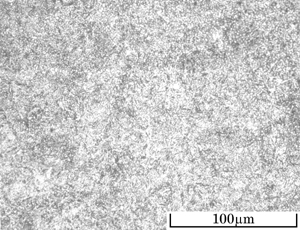

sk3 TMT OM_System 3.03 : sk3.htm ; oct15_04.jpg / SK 3 #186


鋼種名SK 3
試料番号12-2
熱処理1焼入れ820℃ 5min 熱浴
熱処理2低温焼戻し150℃ 90min 空冷 2回
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ64.5 HRC
焼戻マルテンサイト+未溶解炭化物(白粒)+微細パーライト(黒粒)。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

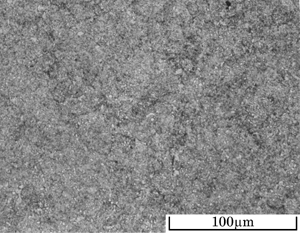

sk3 TMT OM_System 3.03 : sk3.htm ; feb24_15.jpg / SK 3 #45


鋼種名SK 3
試料番号12-3
熱処理1焼入れ820℃ 5min 熱浴
熱処理2高温焼戻し500℃ 90min 空冷
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ37.5 HRC
ソルバイト+未溶解炭化物。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります
