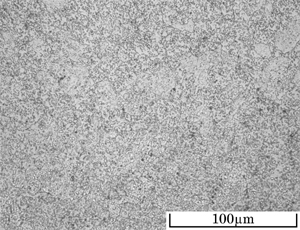

sk4 TMT OM_System 3.03 : sk4.htm ; aug25_46.jpg / SK95(SK 4) #181


鋼種名SK95(SK 4)
試料番号90-0
熱処理1焼なまし
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ264 HV
球状セメンタイト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

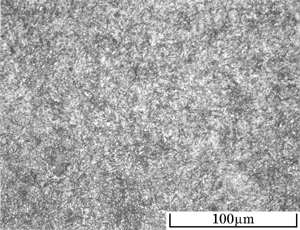

sk4 TMT OM_System 3.03 : sk4.htm ; aug25_47.jpg / SK95(SK 4) #182


鋼種名SK95(SK 4)
試料番号90-1
熱処理1焼入れ840℃ 20min 油(130゜C)冷
熱処理2焼戻し160℃ 90min 空冷
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ765 HV
若干未溶解炭化物を含む焼戻マルテンサイト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります
