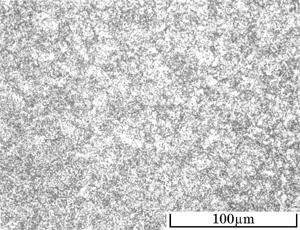

sk5 TMT OM_System 3.03 : sk5.htm ; oct15_11.jpg / SK 5 #183


鋼種名SK 5
試料番号11-0
熱処理1焼なまし
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ174 HV
球状セメンタイト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

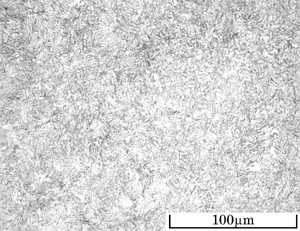

sk5 TMT OM_System 3.03 : sk5.htm ; oct15_02.jpg / SK 5 #184


鋼種名SK 5
試料番号11-2
熱処理1焼入れ820℃ 5min 熱浴
熱処理2低温焼戻し150℃ 90min 空冷 2回
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ64.0 HRC
焼戻マルテンサイト+微細パーライト。
若干未溶解炭化物がある。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

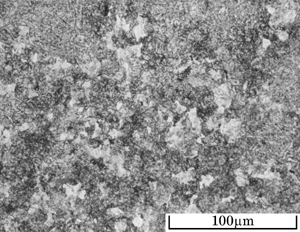

sk5 TMT OM_System 3.03 : sk5.htm ; feb24_17.jpg / SK 5 #47


鋼種名SK 5
試料番号11-3
熱処理1焼入れ820℃ 5min 熱浴
熱処理2高温焼戻し500℃ 90min 空冷
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ36.0 HRC
ソルバイト。
結晶方位が異なるため腐食に濃淡がある。
