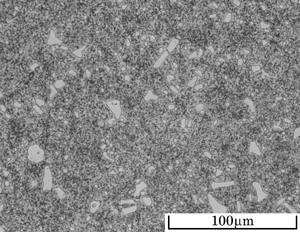

skd11 TMT OM_System 3.03 : skd11.htm ; feb24_01.jpg / SKD11 #31


鋼種名SKD11
試料番号25-0
熱処理1焼なまし
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ237 HV
フェライト+複炭化物。
大きいのは共晶炭化物。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

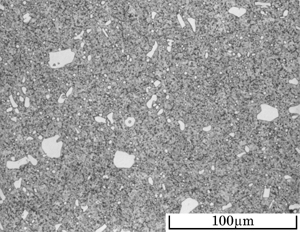

skd11 TMT OM_System 3.03 : skd11.htm ; feb24_03.jpg / SKD11 #33


鋼種名SKD11
試料番号25-1
熱処理1焼入れ1020℃ 15min 熱浴
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ65.5 HRC
焼入マルテンサイト+残留オーステナイト+未溶解炭化物。
共晶炭化物はオーステナイト化温度ではほとんど固溶しない。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

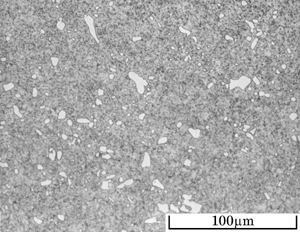

skd11 TMT OM_System 3.03 : skd11.htm ; feb24_02.jpg / SKD11 #32


鋼種名SKD11
試料番号25-2
熱処理1焼入れ1020℃ 15min 熱浴
熱処理2低温焼戻し150℃ 90min 空冷 2回
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ64.0 HRC
低温焼戻マルテンサイト+残留オーステナイト+未溶解炭化物。
残留オーステナイトはこの温度ではマルテンサイト変態しない。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

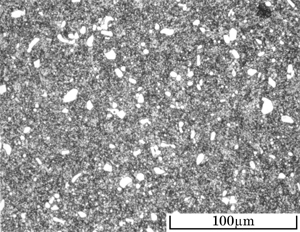

skd11 TMT OM_System 3.03 : skd11.htm ; feb24_04.jpg / SKD11 #34


鋼種名SKD11
試料番号25-3
熱処理1焼入れ1020℃ 15min 熱浴
熱処理2高温焼戻し500℃ 90min 空冷 2回
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ60.5 HRC
焼戻マルテンサイト+未溶解炭化物+析出炭化物(黒粒)。
