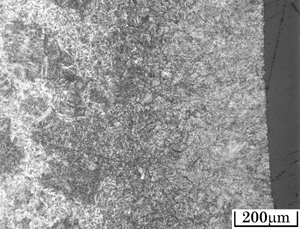

sphc TMT OM_System 3.03 : sphc.htm ; aug25_33.jpg / SPHC #168


鋼種名SPHC
試料番号86
熱処理1浸炭窒化930℃ 200min
熱処理2焼入れ850℃ 油冷
熱処理3焼戻し160℃ 90min 空冷
熱処理4
撮影倍率100倍
エッチング5%ナイタル
硬さ740 HV
焼戻マルテンサイト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

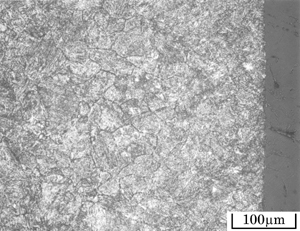

sphc TMT OM_System 3.03 : sphc.htm ; aug25_34.jpg / SPHC #169


鋼種名SPHC
試料番号86
熱処理1浸炭窒化930℃ 200min
熱処理2焼入れ850℃ 油冷
熱処理3焼戻し160℃ 90min 空冷
熱処理4
撮影倍率200倍
エッチング5%ナイタル
硬さ740 HV
焼戻マルテンサイト。
若干内部層の亀甲状は微細パーライトの析出。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

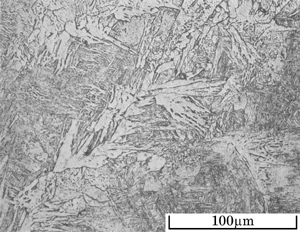

sphc TMT OM_System 3.03 : sphc.htm ; aug25_36.jpg / SPHC #171


鋼種名SPHC
試料番号86内部
熱処理1浸炭窒化930℃ 200min
熱処理2焼入れ850℃ 油冷
熱処理3焼戻し160℃ 90min 空冷
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ282 HV
フェライト(白)+パーライト(黒)。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります
