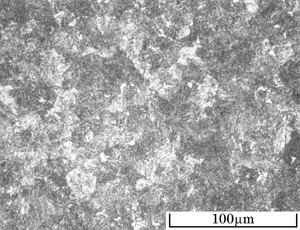

sup6 TMT OM_System 3.03 : sup6.htm ; aug25_09.jpg / SUP6 #144


鋼種名SUP6
試料番号55-0
熱処理1焼なまし
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ215 HV
パーライト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

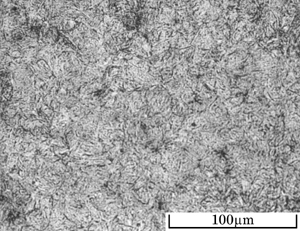

sup6 TMT OM_System 3.03 : sup6.htm ; feb24_36.jpg / SUP6 #66


鋼種名SUP6
試料番号55-1
熱処理1焼入れ850℃ 15min 油冷
熱処理2焼戻し160℃ 90min 空冷
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ62.5 HRC
焼戻マルテンサイト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

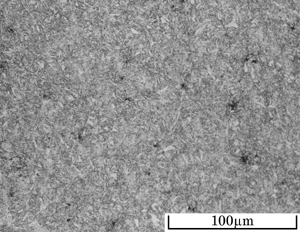

sup6 TMT OM_System 3.03 : sup6.htm ; feb24_35.jpg / SUP6 #65


鋼種名SUP6
試料番号55-3
熱処理1焼入れ850℃ 15min 油冷
熱処理2高温焼戻し500℃ 90min 空冷
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ44.5 HRC
ソルバイト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります
