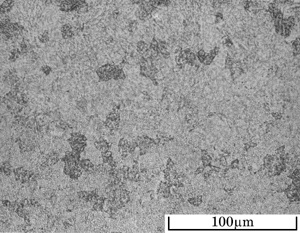

dac10 TMT OM_System 3.03 : dac10.htm ; mar10_07.jpg / DAC10 #75


鋼種名DAC10
試料番号58-0
熱処理1焼なまし
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ187 HV
フェライト+複炭化物(球状)。
結晶方位が異なるため腐食に濃淡がある。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

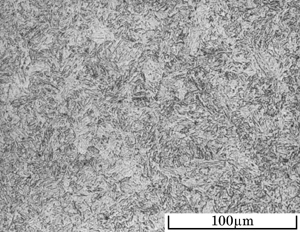

dac10 TMT OM_System 3.03 : dac10.htm ; mar10_04.jpg / DAC10 #72


鋼種名DAC10
試料番号58-1
熱処理1焼入れ1020℃ 15min 熱浴
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ53.0 HRC
焼入マルテンサイト+未溶解炭化物+残留オーステナイト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

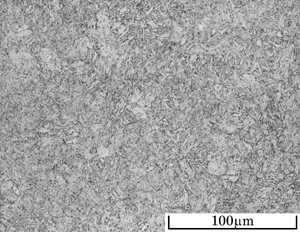

dac10 TMT OM_System 3.03 : dac10.htm ; mar10_03.jpg / DAC10 #71


鋼種名DAC10
試料番号58-3
熱処理1焼入れ1020℃ 15min 熱浴
熱処理2高温焼戻し580℃ 90min 空冷 2回
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ51.5 HRC
焼戻マルテンサイト+析出炭化物(黒い小粒)+未溶解炭化物。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります
