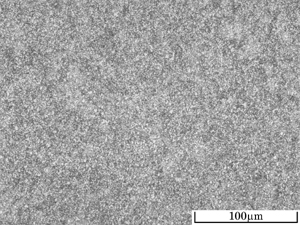

kas440 TMT OM_System 3.03 : kas440.htm ; may27_19.jpg / KAS440 #102


鋼種名KAS440
試料番号63-0
熱処理1焼なまし
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ229 HV
フェライト+複炭化物。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

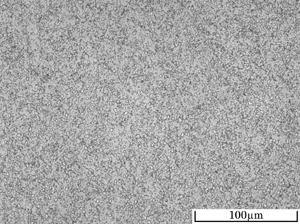

kas440 TMT OM_System 3.03 : kas440.htm ; may27_20.jpg / KAS440 #103


鋼種名KAS440
試料番号63-1
熱処理1焼入れ1070℃ 15min 熱浴
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ64.5 HRC
焼入マルテンサイト+未溶解炭化物+残留オーステナイト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

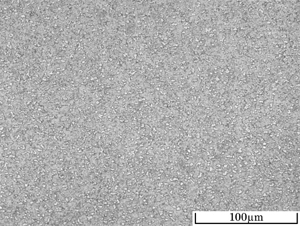

kas440 TMT OM_System 3.03 : kas440.htm ; may27_21.jpg / KAS440 #104


鋼種名KAS440
試料番号63-2
熱処理1焼入れ1070℃ 15min 熱浴
熱処理2サブゼロ-75℃ 60min
熱処理3低温焼戻し150℃ 90min 空冷 2回
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ64.0 HRC
低温焼戻マルテンサイト+未溶解炭化物+残留オーステナイト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

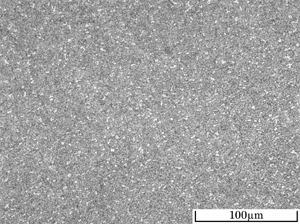

kas440 TMT OM_System 3.03 : kas440.htm ; may27_22.jpg / KAS440 #105


鋼種名KAS440
試料番号63-3
熱処理1焼入れ1070℃ 15min 熱浴
熱処理2サブゼロ-75℃ 60min
熱処理3高温焼戻し500℃ 90min 空冷 2回
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ61.0 HRC
焼戻マルテンサイト+未溶解炭化物+析出炭化物。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります
