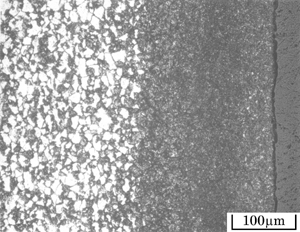

| 鋼種名 | S17C | |
|---|---|---|
| 試料番号 | 78 | |
| 熱処理1 | 均熱 | 800℃ 30min |
| 熱処理2 | 浸炭窒化 | 800℃ 80min |
| 熱処理3 | 焼入れ | 800℃ 油冷 |
| 熱処理4 | 焼戻し | 170℃ 90min 空冷 |
| 撮影倍率 | 200倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 740 HV | |
| 表面近傍は若干の残留オーステナイトを含む焼戻マルテンサイト。 内部はフェライト＋パーライト。 | ||

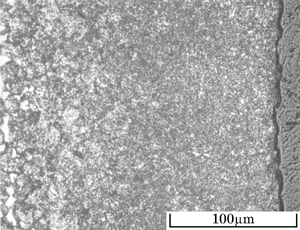

| 鋼種名 | S17C | |
|---|---|---|
| 試料番号 | 78 | |
| 熱処理1 | 均熱 | 800℃ 30min |
| 熱処理2 | 浸炭窒化 | 800℃ 80min |
| 熱処理3 | 焼入れ | 800℃ 油冷 |
| 熱処理4 | 焼戻し | 170℃ 90min 空冷 |
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 740 HV | |
| 表面近傍は若干の残留オーステナイトを含む焼戻マルテンサイト。 | ||

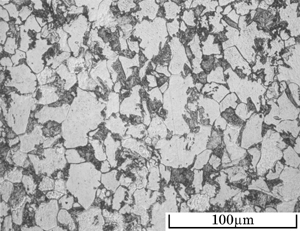

| 鋼種名 | S17C | |
|---|---|---|
| 試料番号 | 78内部 | |
| 熱処理1 | 均熱 | 800℃ 30min |
| 熱処理2 | 浸炭窒化 | 800℃ 80min |
| 熱処理3 | 焼入れ | 800℃ 油冷 |
| 熱処理4 | 焼戻し | 170℃ 90min 空冷 |
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 180 HV | |
| フェライト（白）＋パーライト（黒）。 | ||
