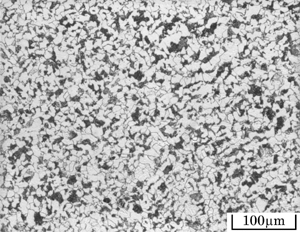

| 鋼種名 | S30C | |
|---|---|---|
| 試料番号 | 05-0 | |
| 熱処理1 | 焼なまし | 840℃ 60min 炉冷 |
| 熱処理2 | ||
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 200倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 130 HB | |
| フェライト（白）＋パーライト（黒）。 S20Cよりもさらにパーライトが多くなっている（炭素量の増加）。 | ||

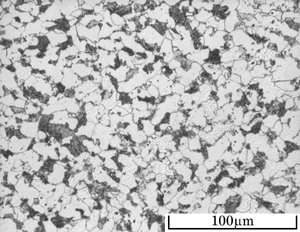

| 鋼種名 | S30C | |
|---|---|---|
| 試料番号 | 05-0 | |
| 熱処理1 | 焼なまし | 840℃ 60min 炉冷 |
| 熱処理2 | ||
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 130 HB | |
| フェライト（白）＋パーライト（黒）。 S20Cよりもさらにパーライトが多くなっている（炭素量の増加）。 | ||

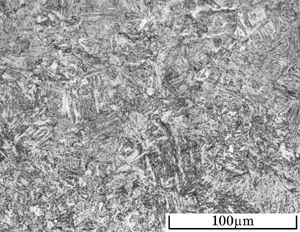

| 鋼種名 | S30C | |
|---|---|---|
| 試料番号 | 05-1 | |
| 熱処理1 | 焼入れ | 900℃ 15min 水冷 |
| 熱処理2 | 低温焼戻し | 160℃ 90min 空冷 |
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 48.5 HRC | |
| 焼戻マルテンサイト。 （低炭素マルテンサイト）。 | ||

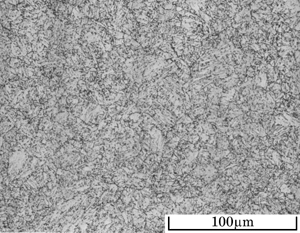

| 鋼種名 | S30C | |
|---|---|---|
| 試料番号 | 05-3 | |
| 熱処理1 | 焼入れ | 900℃ 15min 水冷 |
| 熱処理2 | 高温焼戻し | 580℃ 90min 空冷 |
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 14.0 HRC | |
| ソルバイト。 | ||
