TMT OM_System 3.03 : s43c.htm ; aug25

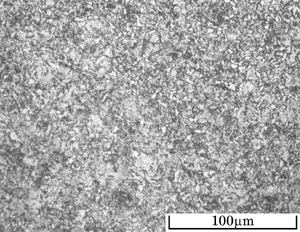

s43c TMT OM_System 3.03 : s43c.htm ; aug25_14.jpg / S43C #149

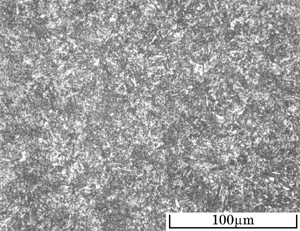

s43c TMT OM_System 3.03 : s43c.htm ; jun15_03.jpg / S43C #129

鋼種名	S43C
試料番号	76-1
熱処理1	焼入れ	860℃ 20min 油冷
熱処理2	焼戻し	560℃ 90min 空冷
熱処理3	高周波焼入れ	100kHz 5.5sec 水溶液冷
熱処理4	焼戻し	180℃ 90min 空冷
撮影倍率	400倍
エッチング	5%ナイタル
硬さ	54.5 HRC
焼戻マルテンサイト。微細なマルテンサイトが特徴。（若干内部）。

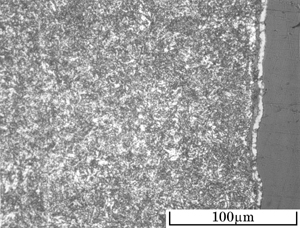

s43c TMT OM_System 3.03 : s43c.htm ; jun15_04.jpg / S43C #130

鋼種名	S43C
試料番号	76-1
熱処理1	焼入れ	860℃ 20min 油冷
熱処理2	焼戻し	560℃ 90min 空冷
熱処理3	高周波焼入れ	100kHz 5.5sec 水溶液冷
熱処理4	焼戻し	180℃ 90min 空冷
撮影倍率	400倍
エッチング	5%ナイタル
硬さ	54.5 HRC
焼戻マルテンサイト。高周波焼入れでは微細なマルテンサイトが特徴。黒皮の物を調質後、高周波焼入れを行うとスケール層が残る。

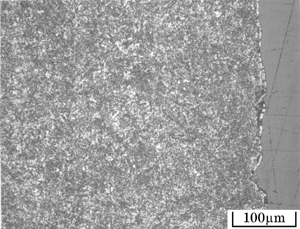

s43c TMT OM_System 3.03 : s43c.htm ; jun15_08.jpg / S43C #134

鋼種名	S43C
試料番号	76-1
熱処理1	焼入れ	860℃ 20min 油冷
熱処理2	焼戻し	560℃ 90min 空冷
熱処理3	高周波焼入れ	100kHz 5.5sec 水溶液冷
熱処理4	焼戻し	180℃ 90min 空冷
撮影倍率	200倍
エッチング	5%ナイタル
硬さ	54.5 HRC
焼戻マルテンサイト。高周波焼入れでは微細なマルテンサイトが特徴。黒皮の物を調質後、高周波焼入れを行うとスケール層が残る。
