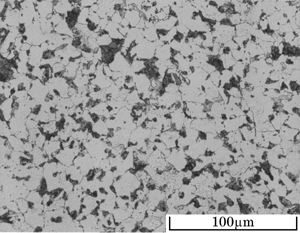

| 鋼種名 | SCM415 | |
|---|---|---|
| 試料番号 | 48-0 | |
| 熱処理1 | 焼なまし | 850℃ 60min 炉冷 |
| 熱処理2 | ||
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 80.0 HRB | |
| フェライト（白）＋パーライト（黒）。 | ||

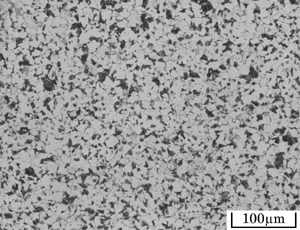

| 鋼種名 | SCM415 | |
|---|---|---|
| 試料番号 | 48-0 | |
| 熱処理1 | 焼なまし | 850℃ 60min 炉冷 |
| 熱処理2 | ||
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 200倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 80.0 HRB | |
| フェライト（白）＋パーライト（黒）。 | ||

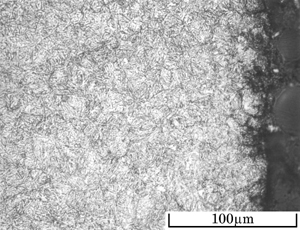

| 鋼種名 | SCM415 | |
|---|---|---|
| 試料番号 | 48-1 | |
| 熱処理1 | 均熱／浸炭 | 930/930℃ 30/240min |
| 熱処理2 | 拡散 | 930℃ 210min |
| 熱処理3 | 焼入れ | 830℃ 油冷 |
| 熱処理4 | 焼戻し | 160℃ 120min 空冷 |
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 63.0 HRC | |
| 焼戻マルテンサイト。 表面に粒界酸化が認められる。 | ||

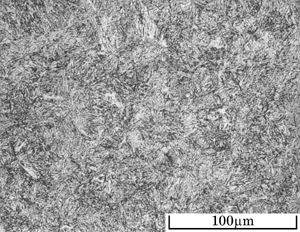

| 鋼種名 | SCM415 | |
|---|---|---|
| 試料番号 | 48-1浸炭 | |
| 熱処理1 | 均熱／浸炭 | 930/930℃ 30/240min |
| 熱処理2 | 拡散 | 930℃ 210min |
| 熱処理3 | 焼入れ | 830℃ 油冷 |
| 熱処理4 | 焼戻し | 160℃ 120min 空冷 |
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 63.0 HRC | |
| 焼戻マルテンサイト。 写真は表面より若干内側。 | ||

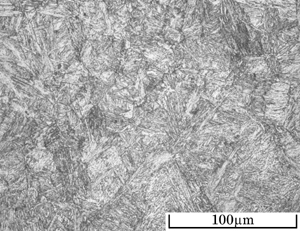

| 鋼種名 | SCM415 | |
|---|---|---|
| 試料番号 | 48-1内部 | |
| 熱処理1 | 均熱／浸炭 | 930/930℃ 30/240min |
| 熱処理2 | 拡散 | 930℃ 210min |
| 熱処理3 | 焼入れ | 830℃ 油冷 |
| 熱処理4 | 焼戻し | 160℃ 120min 空冷 |
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 33.0 HRC | |
| 焼戻マルテンサイト。 低炭素マルテンサイト。 | ||

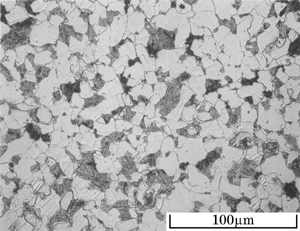

| 鋼種名 | SCM415 | |
|---|---|---|
| 試料番号 | 81 | |
| 熱処理1 | 焼ならし | 920℃ 空冷 |
| 熱処理2 | ||
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 83.0 HRB | |
| フェライト（白）＋パーライト（黒）。 | ||
