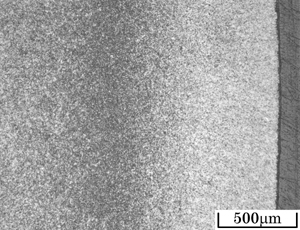

| 鋼種名 | SCM418H | |
|---|---|---|
| 試料番号 | 88 | |
| 熱処理1 | 均熱／浸炭 | 930/930℃ 30/240min |
| 熱処理2 | 拡散 | 930℃ 210min |
| 熱処理3 | 焼入れ | 830℃ 20min 油(130゜C)冷 |
| 熱処理4 | 焼戻し | 180℃ 120min 空冷 |
| 撮影倍率 | 50倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 61.0 HRC | |
| 焼戻しマルテンサイト。 | ||

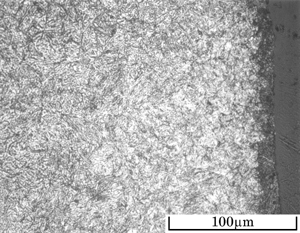

| 鋼種名 | SCM418H | |
|---|---|---|
| 試料番号 | 88 | |
| 熱処理1 | 均熱／浸炭 | 930/930℃ 30/240min |
| 熱処理2 | 拡散 | 930℃ 210min |
| 熱処理3 | 焼入れ | 830℃ 20min 油(130゜C)冷 |
| 熱処理4 | 焼戻し | 180℃ 120min 空冷 |
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 61.0 HRC | |
| 表面近傍は若干の残留オーステナイトを含む焼戻オーステナイト。 表面には粒界酸化が認められる。 | ||

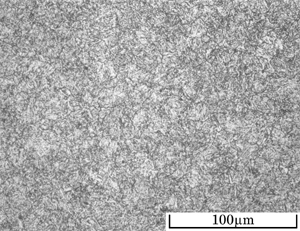

| 鋼種名 | SCM418H | |
|---|---|---|
| 試料番号 | 88 | |
| 熱処理1 | 均熱／浸炭 | 930/930℃ 30/240min |
| 熱処理2 | 拡散 | 930℃ 210min |
| 熱処理3 | 焼入れ | 830℃ 20min 油(130゜C)冷 |
| 熱処理4 | 焼戻し | 180℃ 120min 空冷 |
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 61.0 HRC | |
| 焼戻マルテンサイト。表面より若干内部。 | ||
