TMT OM_System 3.03 : scm420h.htm ; aug25

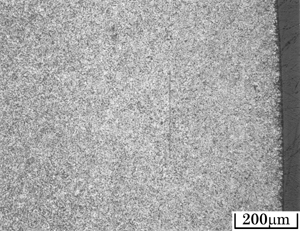

scm420h TMT OM_System 3.03 : scm420h.htm ; aug25_43.jpg / SCM420H #178

鋼種名	SCM420H
試料番号	89
熱処理1	均熱／浸炭	930/930℃ 30/240min
熱処理2	拡散	930℃ 210min
熱処理3	焼入れ	830℃ 20min 油(130゜C)冷
熱処理4	焼戻し	180℃ 120min 空冷
撮影倍率	100倍
エッチング	5%ナイタル
硬さ	61.0 HRC
表面近傍は若干の残留オーステナイトを含む焼戻マルテンサイト。

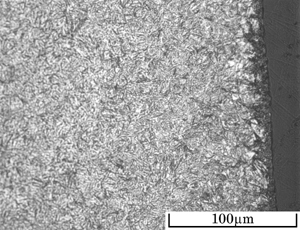

scm420h TMT OM_System 3.03 : scm420h.htm ; aug25_44.jpg / SCM420H #179

鋼種名	SCM420H
試料番号	89
熱処理1	均熱／浸炭	930/930℃ 30/240min
熱処理2	拡散	930℃ 210min
熱処理3	焼入れ	830℃ 20min 油(130゜C)冷
熱処理4	焼戻し	180℃ 120min 空冷
撮影倍率	400倍
エッチング	5%ナイタル
硬さ	61.0 HRC
表面近傍は若干の残留オーステナイトを含む焼戻マルテンサイト。表面には粒界酸化が認められる。

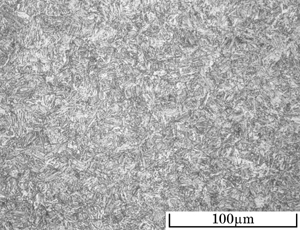

scm420h TMT OM_System 3.03 : scm420h.htm ; aug25_45.jpg / SCM420H #180
