scm435

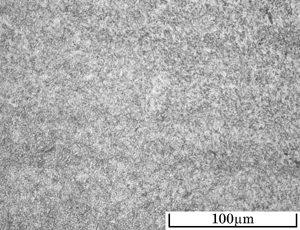

TMT OM_System 3.03 : scm435.htm ; aug25_13.jpg
/ SCM435 #148
| 鋼種名 | SCM435 |
|---|
| 試料番号 | 75-0 |
|---|
| 熱処理1 | 焼入れ | 860℃ 20min 油冷 |
|---|
| 熱処理2 | 焼戻し | 590℃ 90min 空冷 |
|---|
| 熱処理3 | | |
|---|
| 熱処理4 | | |
|---|
| 撮影倍率 | 400倍 |
|---|
| エッチング | 5%ナイタル |
|---|
| 硬さ | 294 HV |
|---|
| ソルバイト。 |
目次へ戻ります ：
試料リストに戻ります ：
このページの先頭に戻ります
scm435

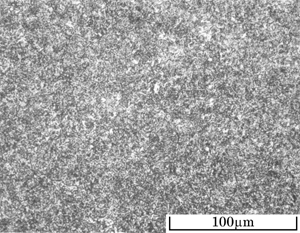

TMT OM_System 3.03 : scm435.htm ; jun15_01.jpg
/ SCM435 #127
| 鋼種名 | SCM435 |
|---|
| 試料番号 | 75-1 |
|---|
| 熱処理1 | 焼入れ | 860℃ 20min 油冷 |
|---|
| 熱処理2 | 焼戻し | 590℃ 90min 空冷 |
|---|
| 熱処理3 | 高周波焼入れ | 100kHz 1.6sec 水溶液冷 |
|---|
| 熱処理4 | 焼戻し | 180℃ 90min 空冷 |
|---|
| 撮影倍率 | 400倍 |
|---|
| エッチング | 5%ナイタル |
|---|
| 硬さ | 630 HV |
|---|
焼戻マルテンサイト。
写真は表面より若干内部。 |
目次へ戻ります ：
試料リストに戻ります ：
このページの先頭に戻ります
scm435

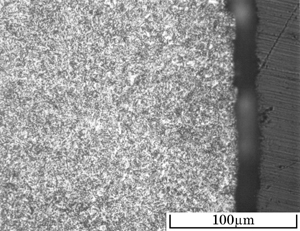

TMT OM_System 3.03 : scm435.htm ; jun15_02.jpg
/ SCM435 #128
| 鋼種名 | SCM435 |
|---|
| 試料番号 | 75-1 |
|---|
| 熱処理1 | 焼入れ | 860℃ 20min 油冷 |
|---|
| 熱処理2 | 焼戻し | 590℃ 90min 空冷 |
|---|
| 熱処理3 | 高周波焼入れ | 100kHz 1.6sec 水溶液冷 |
|---|
| 熱処理4 | 焼戻し | 180℃ 90min 空冷 |
|---|
| 撮影倍率 | 400倍 |
|---|
| エッチング | 5%ナイタル |
|---|
| 硬さ | 630 HV |
|---|
| 焼戻マルテンサイト。 |
目次へ戻ります ：
試料リストに戻ります ：
このページの先頭に戻ります
scm435

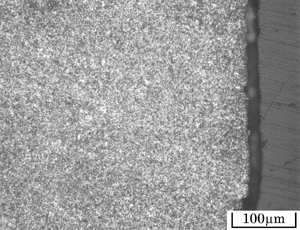

TMT OM_System 3.03 : scm435.htm ; jun15_07.jpg
/ SCM435 #133
| 鋼種名 | SCM435 |
|---|
| 試料番号 | 75-1 |
|---|
| 熱処理1 | 焼入れ | 860℃ 20min 油冷 |
|---|
| 熱処理2 | 焼戻し | 590℃ 90min 空冷 |
|---|
| 熱処理3 | 高周波焼入れ | 100kHz 1.6sec 水溶液冷 |
|---|
| 熱処理4 | 焼戻し | 180℃ 90min 空冷 |
|---|
| 撮影倍率 | 200倍 |
|---|
| エッチング | 5%ナイタル |
|---|
| 硬さ | 630 HV |
|---|
| 焼戻マルテンサイト。 |
