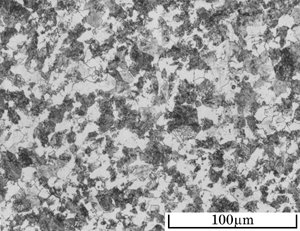

| 鋼種名 | SCM440 | |
|---|---|---|
| 試料番号 | 47-0 | |
| 熱処理1 | 焼なまし | 830℃ 60min 炉冷 |
| 熱処理2 | ||
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 200倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 170 HV | |
| フェライト（白）＋パーライト（黒）。 | ||
| 鋼種名 | SCM440 | |
|---|---|---|
| 試料番号 | 47-0 | |
| 熱処理1 | 焼なまし | 830℃ 60min 炉冷 |
| 熱処理2 | ||
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 170 HV | |
| フェライト（白）＋パーライト（黒）。 | ||

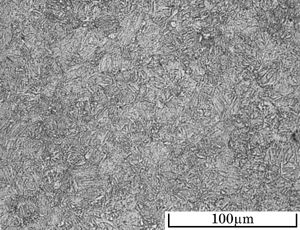

| 鋼種名 | SCM440 | |
|---|---|---|
| 試料番号 | 47-1 | |
| 熱処理1 | 焼入れ | 880℃ 120min 油冷 |
| 熱処理2 | 低温焼戻し | 160℃ 90min 空冷 |
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 54.0 HRC | |
| 焼戻マルテンサイト。 | ||

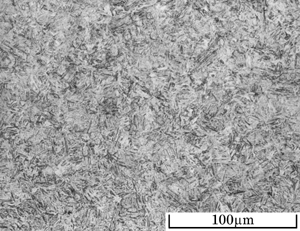

| 鋼種名 | SCM440 | |
|---|---|---|
| 試料番号 | 47-3 | |
| 熱処理1 | 焼入れ | 880℃ 120min 油冷 |
| 熱処理2 | 高温焼戻し | 580℃ 90min 空冷 |
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 31.5 HRC | |
| ソルバイト。 | ||

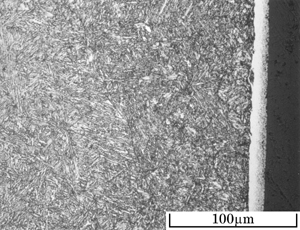

| 鋼種名 | SCM440 | |
|---|---|---|
| 試料番号 | 71-0 | |
| 熱処理1 | ガス軟窒化 | 580℃ 80min 油冷 |
| 熱処理2 | ||
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 850 HV | |
| 素地はソルバイト。表面の白層は窒化物（化合物層）。 その下層は窒素拡散層。 | ||
