scr440

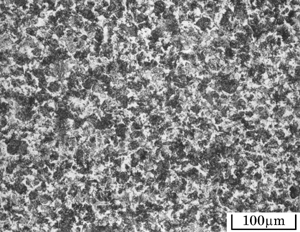

TMT OM_System 3.03 : scr440.htm ; jan09_17.jpg
/ SCr440 #17
| 鋼種名 | SCr440 |
|---|
| 試料番号 | 45-0 |
|---|
| 熱処理1 | 焼なまし | 830℃ 60min 炉冷 |
|---|
| 熱処理2 | | |
|---|
| 熱処理3 | | |
|---|
| 熱処理4 | | |
|---|
| 撮影倍率 | 200倍 |
|---|
| エッチング | 5%ナイタル |
|---|
| 硬さ | 82.0 HRB |
|---|
| フェライト（白）＋パーライト（黒）。 |
目次へ戻ります ：
試料リストに戻ります ：
このページの先頭に戻ります
scr440

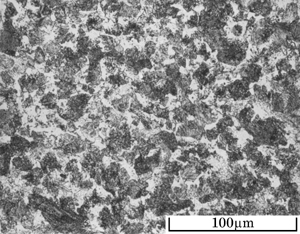

TMT OM_System 3.03 : scr440.htm ; jan09_18.jpg
/ SCr440 #18
| 鋼種名 | SCr440 |
|---|
| 試料番号 | 45-0 |
|---|
| 熱処理1 | 焼なまし | 830℃ 60min 炉冷 |
|---|
| 熱処理2 | | |
|---|
| 熱処理3 | | |
|---|
| 熱処理4 | | |
|---|
| 撮影倍率 | 400倍 |
|---|
| エッチング | 5%ナイタル |
|---|
| 硬さ | 82.0 HRB |
|---|
| フェライト（白）＋パーライト（黒）。 |
目次へ戻ります ：
試料リストに戻ります ：
このページの先頭に戻ります
scr440

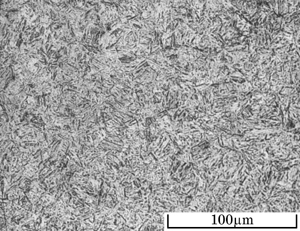

TMT OM_System 3.03 : scr440.htm ; feb24_23.jpg
/ SCr440 #53
| 鋼種名 | SCr440 |
|---|
| 試料番号 | 45-1 |
|---|
| 熱処理1 | 焼入れ | 880℃ 120min 油冷 |
|---|
| 熱処理2 | 低温焼戻し | 160℃ 90min 空冷 |
|---|
| 熱処理3 | | |
|---|
| 熱処理4 | | |
|---|
| 撮影倍率 | 400倍 |
|---|
| エッチング | 5%ナイタル |
|---|
| 硬さ | 54.0 HRC |
|---|
焼戻マルテンサイト。
若干粗大なマルテンサイト。 |
目次へ戻ります ：
試料リストに戻ります ：
このページの先頭に戻ります
scr440

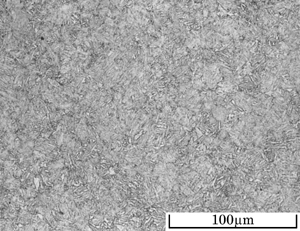

TMT OM_System 3.03 : scr440.htm ; feb24_22.jpg
/ SCr440 #52
| 鋼種名 | SCr440 |
|---|
| 試料番号 | 45-3 |
|---|
| 熱処理1 | 焼入れ | 880℃ 120min 油冷 |
|---|
| 熱処理2 | 高温焼戻し | 580℃ 90min 空冷 |
|---|
| 熱処理3 | | |
|---|
| 熱処理4 | | |
|---|
| 撮影倍率 | 400倍 |
|---|
| エッチング | 5%ナイタル |
|---|
| 硬さ | 30.0 HRC |
|---|
| ソルバイト。 |
目次へ戻ります ：
試料リストに戻ります ：
このページの先頭に戻ります
