skd61

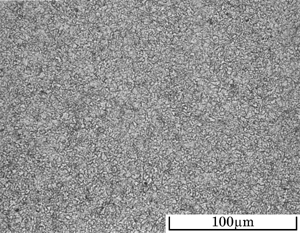

TMT OM_System 3.03 : skd61.htm ; mar10_09.jpg
/ SKD61 #77
| 鋼種名 | SKD61 |
|---|
| 試料番号 | 27-0 |
|---|
| 熱処理1 | 焼なまし | |
|---|
| 熱処理2 | | |
|---|
| 熱処理3 | | |
|---|
| 熱処理4 | | |
|---|
| 撮影倍率 | 400倍 |
|---|
| エッチング | 塩化第二鉄 |
|---|
| 硬さ | 217 HV |
|---|
| フェライト＋複炭化物。 |
目次へ戻ります ：
試料リストに戻ります ：
このページの先頭に戻ります
skd61
TMT OM_System 3.03 : skd61.htm ; mar10_01.jpg
/ SKD61 #69
| 鋼種名 | SKD61 |
|---|
| 試料番号 | 27-1 |
|---|
| 熱処理1 | 焼入れ | 1020℃ 15min 熱浴 |
|---|
| 熱処理2 | | |
|---|
| 熱処理3 | | |
|---|
| 熱処理4 | | |
|---|
| 撮影倍率 | 400倍 |
|---|
| エッチング | 塩化第二鉄 |
|---|
| 硬さ | 54.5 HRC |
|---|
| 焼入マルテンサイト。 |
目次へ戻ります ：
試料リストに戻ります ：
このページの先頭に戻ります
skd61

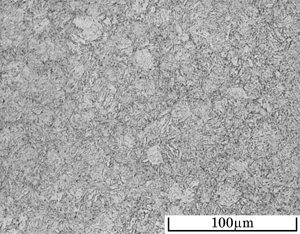

TMT OM_System 3.03 : skd61.htm ; mar10_02.jpg
/ SKD61 #70
| 鋼種名 | SKD61 |
|---|
| 試料番号 | 27-3 |
|---|
| 熱処理1 | 焼入れ | 1020℃ 15min 熱浴 |
|---|
| 熱処理2 | 高温焼戻し | 580℃ 90min 空冷 2回 |
|---|
| 熱処理3 | | |
|---|
| 熱処理4 | | |
|---|
| 撮影倍率 | 400倍 |
|---|
| エッチング | 塩化第二鉄 |
|---|
| 硬さ | 49.5 HRC |
|---|
| 焼戻マルテンサイト。 |
目次へ戻ります ：
試料リストに戻ります ：
このページの先頭に戻ります
