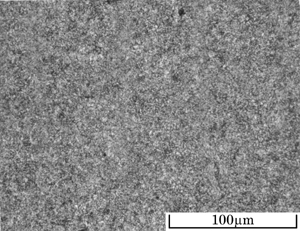

| 鋼種名 | SKS 3 | |
|---|---|---|
| 試料番号 | 22-0 | |
| 熱処理1 | 焼なまし | |
| 熱処理2 | ||
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 222 HV | |
| フェライト＋球状セメンタイト。 結晶方位が異なるため腐食に濃淡がある。 | ||

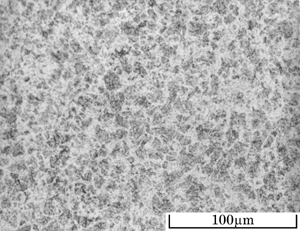

| 鋼種名 | SKS 3 | |
|---|---|---|
| 試料番号 | 22-1 | |
| 熱処理1 | 焼入れ | 830℃ 5min 熱浴 |
| 熱処理2 | ||
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 65.5 HRC | |
| 焼入マルテンサイト＋未溶解炭化物。 | ||

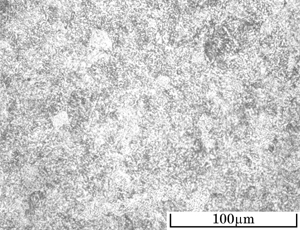

| 鋼種名 | SKS 3 | |
|---|---|---|
| 試料番号 | 22-2 | |
| 熱処理1 | 焼入れ | 830℃ 5min 熱浴 |
| 熱処理2 | 低温焼戻し | 150℃ 90min 空冷 2回 |
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 64.0 HRC | |
| 焼戻マルテンサイト＋未溶解炭化物。 | ||

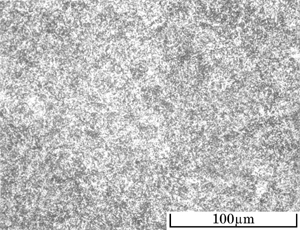

| 鋼種名 | SKS 3 | |
|---|---|---|
| 試料番号 | 22-3 | |
| 熱処理1 | 焼入れ | 830℃ 5min 熱浴 |
| 熱処理2 | 高温焼戻し | 500℃ 90min 空冷 |
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 46.0 HRC | |
| ソルバイト。 炭化物の凝集が始まっている。 | ||
