sks93

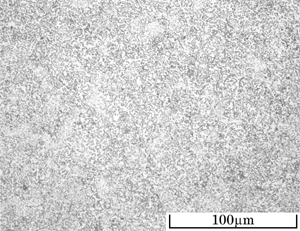

TMT OM_System 3.03 : sks93.htm ; oct15_08.jpg
/ SKS93 #190
| 鋼種名 | SKS93 |
|---|
| 試料番号 | 24-0 |
|---|
| 熱処理1 | 球状化焼なまし | |
|---|
| 熱処理2 | | |
|---|
| 熱処理3 | | |
|---|
| 熱処理4 | | |
|---|
| 撮影倍率 | 400倍 |
|---|
| エッチング | 5%ナイタル |
|---|
| 硬さ | 233 HV |
|---|
| フェライト＋球状炭化物。
|
目次へ戻ります ：
試料リストに戻ります ：
このページの先頭に戻ります
sks93

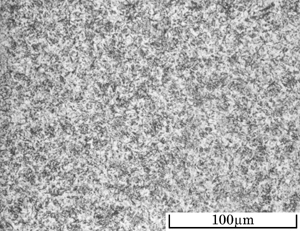

TMT OM_System 3.03 : sks93.htm ; feb24_08.jpg
/ SKS93 #38
| 鋼種名 | SKS93 |
|---|
| 試料番号 | 24-1 |
|---|
| 熱処理1 | 焼入れ | 820℃ 5min 熱浴 |
|---|
| 熱処理2 | | |
|---|
| 熱処理3 | | |
|---|
| 熱処理4 | | |
|---|
| 撮影倍率 | 400倍 |
|---|
| エッチング | 5%ナイタル |
|---|
| 硬さ | 66.0 HRC |
|---|
| 焼入マルテンサイト＋未溶解炭化物。 |
目次へ戻ります ：
試料リストに戻ります ：
このページの先頭に戻ります
sks93

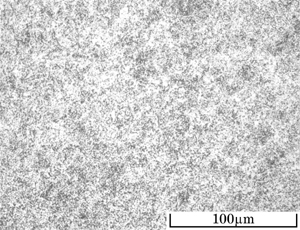

TMT OM_System 3.03 : sks93.htm ; oct15_09.jpg
/ SKS93 #191
| 鋼種名 | SKS93 |
|---|
| 試料番号 | 24-2 |
|---|
| 熱処理1 | 焼入れ | 820℃ 5min 熱浴 |
|---|
| 熱処理2 | 低温焼戻し | 150℃ 90min 空冷 2回 |
|---|
| 熱処理3 | | |
|---|
| 熱処理4 | | |
|---|
| 撮影倍率 | 400倍 |
|---|
| エッチング | 5%ナイタル |
|---|
| 硬さ | 64.5 HRC |
|---|
| 焼戻マルテンサイト＋未溶解炭化物。 |
目次へ戻ります ：
試料リストに戻ります ：
このページの先頭に戻ります
sks93

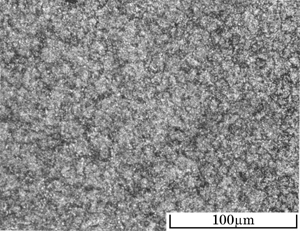

TMT OM_System 3.03 : sks93.htm ; feb24_06.jpg
/ SKS93 #36
| 鋼種名 | SKS93 |
|---|
| 試料番号 | 24-3 |
|---|
| 熱処理1 | 焼入れ | 820℃ 5min 熱浴 |
|---|
| 熱処理2 | 高温焼戻し | 500℃ 90min 空冷 |
|---|
| 熱処理3 | | |
|---|
| 熱処理4 | | |
|---|
| 撮影倍率 | 400倍 |
|---|
| エッチング | 5%ナイタル |
|---|
| 硬さ | 42.0 HRC |
|---|
| ソルバイト＋微細パーライト。 |
目次へ戻ります ：
試料リストに戻ります ：
このページの先頭に戻ります
