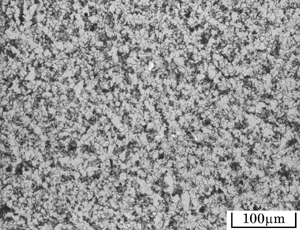

sncm420 TMT OM_System 3.03 : sncm420.htm ; jan09_15.jpg / SNCM420 #15


鋼種名SNCM420
試料番号44-0
熱処理1焼なまし850℃ 60min 炉冷
熱処理2
熱処理3
熱処理4
撮影倍率200倍
エッチング5%ナイタル
硬さ83.5 HRB
フェライト(白)+パーライト(黒)。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

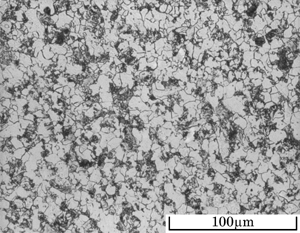

sncm420 TMT OM_System 3.03 : sncm420.htm ; jan09_16.jpg / SNCM420 #16


鋼種名SNCM420
試料番号44-0
熱処理1焼なまし850℃ 60min 炉冷
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ83.5 HRB
フェライト(白)+パーライト(黒)。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

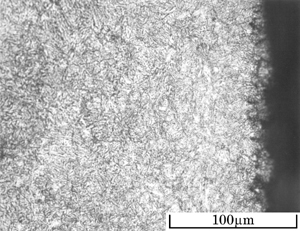

sncm420 TMT OM_System 3.03 : sncm420.htm ; aug25_05.jpg / SNCM420 #140


鋼種名SNCM420
試料番号44-1
熱処理1均熱/浸炭930/930℃ 30/240min
熱処理2拡散930℃ 210min
熱処理3焼入れ830℃ 油冷
熱処理4焼戻し160℃ 120min 空冷
撮影倍率400倍
エッチング5%ナイタル
硬さ61.5 HRC
焼戻マルテンサイト+若干の残留オーステナイト。
表面に若干の粒界酸化が認められる。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

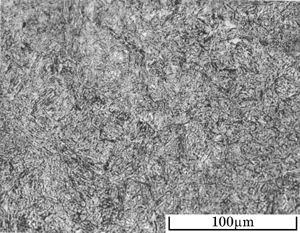

sncm420 TMT OM_System 3.03 : sncm420.htm ; feb24_28.jpg / SNCM420 #58


鋼種名SNCM420
試料番号44-1浸炭
熱処理1均熱/浸炭930/930℃ 30/240min
熱処理2拡散930℃ 210min
熱処理3焼入れ830℃ 油冷
熱処理4焼戻し160℃ 120min 空冷
撮影倍率400倍
エッチング5%ナイタル
硬さ61.5 HRC
焼戻マルテンサイト+若干の残留オーステナイト。
表面より若干内部。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

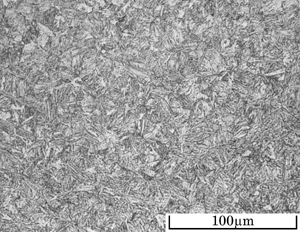

sncm420 TMT OM_System 3.03 : sncm420.htm ; feb24_29.jpg / SNCM420 #59


鋼種名SNCM420
試料番号44-1内部
熱処理1均熱/浸炭930/930℃ 30/240min
熱処理2拡散930℃ 210min
熱処理3焼入れ830℃ 油冷
熱処理4焼戻し160℃ 120min 空冷
撮影倍率400倍
エッチング5%ナイタル
硬さ44.0 HRC
焼戻マルテンサイト。
内部は低炭素マルテンサイト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

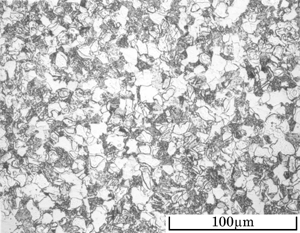

sncm420 TMT OM_System 3.03 : sncm420.htm ; aug25_28.jpg / SNCM420 #163


鋼種名SNCM420
試料番号83
熱処理1焼ならし920℃ 空冷
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ90.0 HRB
フェライト(白)+パーライト(黒)。
