TMT OM_System 3.03 : spcc.htm ; may27

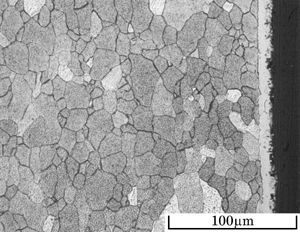

spcc TMT OM_System 3.03 : spcc.htm ; may27_42.jpg / SPCC #125

鋼種名	SPCC
試料番号	72-0
熱処理1	ガス軟窒化	580℃ 80min 油冷
熱処理2
熱処理3
熱処理4
撮影倍率	400倍
エッチング	5%ナイタル
硬さ	420 HV
表面の白層は窒化物（化合物層）。内部は拡散層で、黒粒はFe_４Nの窒化物。
