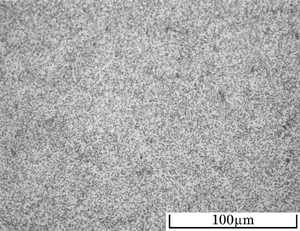

suj2 TMT OM_System 3.03 : suj2.htm ; aug25_01.jpg / SUJ2 #136


鋼種名SUJ2
試料番号34-0
熱処理1焼なまし
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ170 HV
球状セメンタイト。

目次へ戻ります　：　 試料リストに戻ります　：　 このページの先頭に戻ります

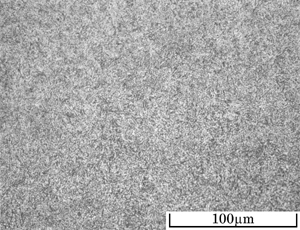

suj2 TMT OM_System 3.03 : suj2.htm ; aug25_02.jpg / SUJ2 #137


鋼種名SUJ2
試料番号34-1
熱処理1焼入れ820℃ 20min 油冷
熱処理2焼戻し160℃ 90min 空冷
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ61.0 HRC
焼戻マルテンサイト＋未溶解炭化物。

目次へ戻ります　：　 試料リストに戻ります　：　 このページの先頭に戻ります
