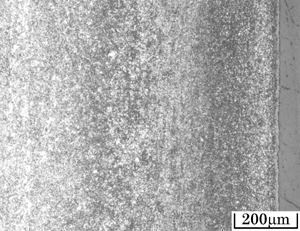

| 鋼種名 | SUM31 | |
|---|---|---|
| 試料番号 | 80 | |
| 熱処理1 | 均熱 | 800℃ 30min |
| 熱処理2 | 浸炭窒化 | 800℃ 300min |
| 熱処理3 | 焼入れ | 800℃ 油冷 |
| 熱処理4 | 焼戻し | 170℃ 90min 空冷 |
| 撮影倍率 | 100倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 717 HV | |
| 焼戻マルテンサイト。 | ||

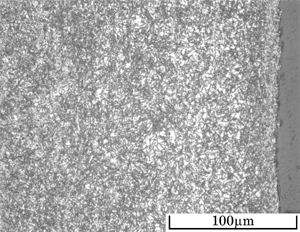

| 鋼種名 | SUM31 | |
|---|---|---|
| 試料番号 | 80 | |
| 熱処理1 | 均熱 | 800℃ 30min |
| 熱処理2 | 浸炭窒化 | 800℃ 300min |
| 熱処理3 | 焼入れ | 800℃ 油冷 |
| 熱処理4 | 焼戻し | 170℃ 90min 空冷 |
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 717 HV | |
| 表面近傍は若干の残留オーステナイトを含む焼戻マルテンサイト。 | ||

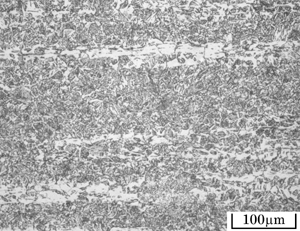

| 鋼種名 | SUM31 | |
|---|---|---|
| 試料番号 | 80内部 | |
| 熱処理1 | 均熱 | 800℃ 30min |
| 熱処理2 | 浸炭窒化 | 800℃ 300min |
| 熱処理3 | 焼入れ | 800℃ 油冷 |
| 熱処理4 | 焼戻し | 170℃ 90min 空冷 |
| 撮影倍率 | 200倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | - - | |
| 繊維状の白いバンドはフェライト。黒はパーライト。 | ||

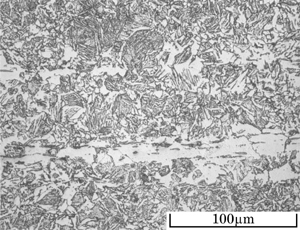

| 鋼種名 | SUM31 | |
|---|---|---|
| 試料番号 | 80内部 | |
| 熱処理1 | 均熱 | 800℃ 30min |
| 熱処理2 | 浸炭窒化 | 800℃ 300min |
| 熱処理3 | 焼入れ | 800℃ 油冷 |
| 熱処理4 | 焼戻し | 170℃ 90min 空冷 |
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | - - | |
| 繊維状の白いバンドはフェライト。黒はパーライト。 | ||
