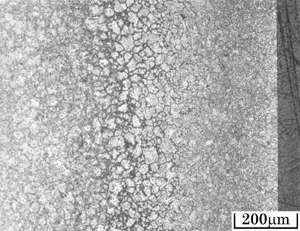

swch TMT OM_System 3.03 : swch.htm ; aug25_37.jpg / SWCH #172


鋼種名SWCH
試料番号87
熱処理1浸炭窒化930℃ 240min
熱処理2焼入れ850℃ 30min 油冷
熱処理3焼戻し200℃ 90min 空冷
熱処理4
撮影倍率100倍
エッチング5%ナイタル
硬さ740 HV
表面近傍は焼戻マルテンサイト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

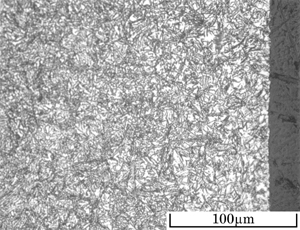

swch TMT OM_System 3.03 : swch.htm ; aug25_38.jpg / SWCH #173


鋼種名SWCH
試料番号87
熱処理1浸炭窒化930℃ 240min
熱処理2焼入れ850℃ 30min 油冷
熱処理3焼戻し200℃ 90min 空冷
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ740 HV
表面近傍は残留オーステナイトを含む焼戻マルテンサイト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

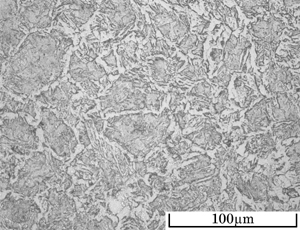

swch TMT OM_System 3.03 : swch.htm ; aug25_39.jpg / SWCH #174


鋼種名SWCH
試料番号87内部
熱処理1浸炭窒化930℃ 240min
熱処理2焼入れ850℃ 30min 油冷
熱処理3焼戻し200℃ 90min 空冷
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ170 HV
フェライト(白)+パーライト(黒)。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります
