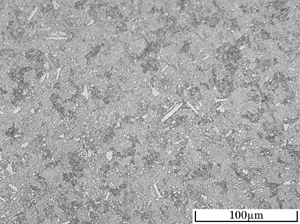

yxm60 TMT OM_System 3.03 : yxm60.htm ; may27_07.jpg / YXM60 #90


鋼種名YXM60
試料番号56-0
熱処理1焼なまし
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ282 HV
フェライト+複炭化物。
大きいのは共晶炭化物。結晶方位が異なるため腐食に濃淡がある。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

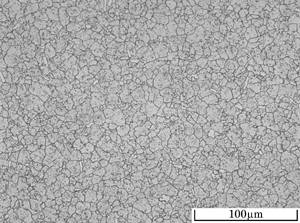

yxm60 TMT OM_System 3.03 : yxm60.htm ; may27_08.jpg / YXM60 #91


鋼種名YXM60
試料番号56-1
熱処理1焼入れ1190℃ 1.5min 熱浴
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ65.0 HRC
焼入マルテンサイト+未溶解炭化物+残留オーステナイト。
焼入れのままゆえ結晶粒界が現出している。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

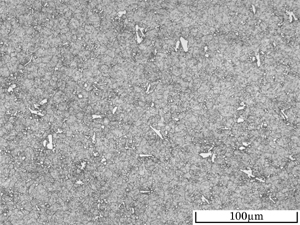

yxm60 TMT OM_System 3.03 : yxm60.htm ; may27_09.jpg / YXM60 #92


鋼種名YXM60
試料番号56-3
熱処理1焼入れ1190℃ 1.5min 熱浴
熱処理2高温焼戻し560℃ 90min 空冷 3回
熱処理3
熱処理4
撮影倍率400倍
エッチング塩化第二鉄
硬さ68.0 HRC
焼戻マルテンサイト+未溶解炭化物(白)+析出炭化物(黒粒)。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります
