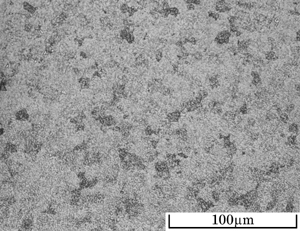

| 鋼種名 | YXR33 | |
|---|---|---|
| 試料番号 | 57-0 | |
| 熱処理1 | 焼なまし | |
| 熱処理2 | ||
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 塩化第二鉄 | |
| 硬さ | 211 HV | |
| フェライト＋球状炭化物。 結晶方位が異なるため腐食に濃淡がある。 | ||

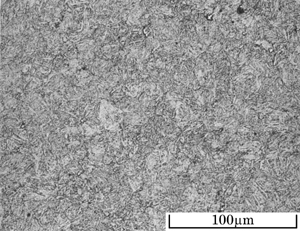

| 鋼種名 | YXR33 | |
|---|---|---|
| 試料番号 | 57-1 | |
| 熱処理1 | 焼入れ | 1140℃ 1.5min 熱浴 |
| 熱処理2 | ||
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 塩化第二鉄 | |
| 硬さ | 61.5 HRC | |
| 焼入マルテンサイト＋残留オーステナイト。 | ||

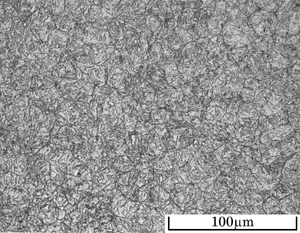

| 鋼種名 | YXR33 | |
|---|---|---|
| 試料番号 | 57-3 | |
| 熱処理1 | 焼入れ | 1140℃ 1.5min 熱浴 |
| 熱処理2 | 高温焼戻し | 560℃ 90min 空冷 2回 |
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 塩化第二鉄 | |
| 硬さ | 58.5 HRC | |
| 焼戻マルテンサイト。 | ||
